無線LANアンテナ(2.4GHz/5GHz)特集

無線LANアンテナ(2.4GHz/5GHz)選びのご参考にして下さい

2.4GHz/5GHz帯無線LANアンテナtag2.4GHz/5GHz帯無線LANアンテナ

2.4GHz/5GHz帯無線LANで使用するアンテナ特集です。無線LAN以外でもワイヤレスカメラ・アマチュア無線(2.4GHz)等2.4GHz/5GHz帯の周波数であればご使用になれます。アンテナ選びのご参考にして下さい。

無線LANアンテナについてtag無線LANアンテナについて

無線LAN通信は周波数が高くアンテナの性能が大きく影響します。通信環境に最適なアンテナをお選び下さい。

無線LANアンテナ構成例tag無線LANアンテナ構成例

代表的な屋外用アンテナと屋内用アンテナの構成例となります。

2.4GHz/5GHz無線LANアンテナ外構成
屋外用アンテナ構成例
  • アクセスポイント
  • ｜
  • 変換ケーブル
  • ｜
  • 同軸ケーブル
  • ｜
  • アンテナ
2.4GHz/5GHz無線LANアンテナ内構成
屋内用アンテナ構成例
  • アクセスポイント
  • ｜
  • 変換ケーブル、又はアンテナ直結
  • ｜
  • アンテナ
※ 無線LANに最適な  変換ケーブル / 同軸ケーブル  も取り扱っております。

アンテナ利得tagアンテナ利得

アンテナの比較単位です。
数字が高いほど、飛距離が伸びるアンテナです。一般的には、現在届いている距離を2倍にするには、6dBiの利得が必要です。現在使用中のアンテナが0dBiだとすると、12dBiのアンテナを使用すれば、4倍の距離届く計算になります。（各種ロスを含まない）

アンテナ指向性tagアンテナ指向性

電波波の放射方向と放射強度との関係を指向性といいます。
利得の大きなアンテナほど指向性は鋭く、特定の方向へ強く電波を放射します。360°に電波が放射される無指向性のアンテナもあります。

2.4GHz/5GHz無線LANアンテナ指向性
指向性アンテナ

指向性アンテナは特定方向との通信時に使用します。特定方向のみに電波を放射するので、省電力でも利得を稼げます。

2.4GHz/5GHz無線LANアンテナ無指向性
無指向性アンテナ

無指向性アンテナは全方向との通信時に使用します。利得は小さくなりますが、通信相手の方向を気にせずにご使用できます。

アンテナ偏波面tagアンテナ偏波面

電波の振動する方向のことを偏波といいます。偏波には直進偏波(水平・垂直)と円偏波(右旋・左旋)があります。
通信をする際は双方のアンテナの偏波面を合わせてご使用下さい。双方のアンテナの偏波面が違うとロスが多くなってしまいます。
下記偏波(水平・垂直・右旋・左旋)の図解となります。

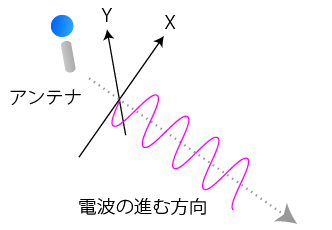

2.4GHz/5GHz無線LANアンテナ水平偏波
水平偏波

アンテナから放射される電波の進み方は地面に対して水平になります。

2.4GHz/5GHz無線LANアンテナ垂直偏波
垂直偏波

アンテナから放射される電波の進み方は地面に対して垂直になります。

2.4GHz/5GHz無線LANアンテナ右旋円偏波
右旋円偏波

アンテナから放射される電波は進行方向に向かって右回りとなります。

2.4GHz/5GHz無線LANアンテナ左旋円偏波
左旋円偏波

アンテナから放射される電波は進行方向に向かって左回りとなります。

※ 2.4GHz帯無線LAN通信で円偏波アンテナをご希望の場合は、 2.4GHz帯平面アンテナ にございます。

無線LAN周波数tag無線LAN周波数

ご使用になられる無線LANの周波数帯に対応しているアンテナであればご使用可能です。

無線LAN規格tag無線LAN規格

無線LANには、周波数の帯域や特長の違いから複数の規格が使われています。
アンテナ選定の際は、規格に関わらず周波数が対応しているアンテナをお選び下さい。

規格周波数伝送速度通信方式
IEEE802.11b2.4GHz～2.5GHz11MbpsDSSS
IEEE802.11g2.4GHz～2.5GHz54MbpsOFDM
IEEE802.11a 5.15GHz～5.35GHz
5.47GHz～5.725GHz 		54Mbps OFDM
IEEE802.11j 4.9GHz～5.0GHz
5.03GHz～5.091GHz 		54Mbps OFDM
IEEE802.11n 2.4GHz～2.5GHz
5.15GHz～5.35GHz
5.47GHz～5.725GHz
 65Mbps～600Mbps OFDM
IEEE802.11ac 5.15GHz～5.35GHz
5.47GHz～5.725GHz
 292.5Mbps～6.93Gbps OFDM

5GHz帯無線LAN規格tag5GHz帯無線LAN規格  IEEE802.11a

5GHz帯無線LAN規格IEEE802.11aは周波数帯/チャネル別に、4つに分かれています。

  • 5GHz帯無線LAN規格J52IEEE802.11a(J52)
  • 5GHz帯無線LAN規格W52IEEE802.11a(W52)
  • 5GHz帯無線LAN規格W53IEEE802.11a(W53)
  • 5GHz帯無線LAN規格W56IEEE802.11a(W56)
5GHz帯無線LAN IEEE802.11a規格ch

無線LAN規格IEEE802.11ntagIEEE802.11n

2.4GHz対応なら11b・11gと互換性が有り、5GHz対応なら11aと互換性があります。

無線LANアンテナ一覧tag無線LANアンテナ一覧

2.4GHz/5GHz/2.4GHz・5GHzデュアル無線LANアンテナの一覧です。

2.4GHz無線LANアンテナ一覧tag2.4GHz帯アンテナ一覧

IEEE802.11b（2.4GHz-2.5GHz） / IEEE802.11g（2.4GHz-2.5GHz）

5GHz無線LANアンテナ一覧tag5GHz帯アンテナ一覧

IEEE802.11j（4.9～5.0GHz/5.03～5.091GHz） / IEEE802.11a（5.15～5.35GHz/5.47～5.725GHz）

2.4GHz/5GHz無線LANデュアルアンテナ一覧tag2.4GHz/5GHz帯デュアルアンテナ一覧

IEEE802.11b（2.4GHz-2.5GHz） / IEEE802.11g（2.4GHz-2.5GHz）
IEEE802.11j（4.9～5.0GHz/5.03～5.091GHz） / IEEE802.11a（5.15～5.35GHz/5.47～5.725GHz）
